在万物互联的智能时代，电子设备面临的电磁环境日益复杂。从消费电子到工业控制，从汽车电子到医疗设备，电磁兼容（EMC）问题已成为制约产品可靠性的关键因素。据统计，全球每年因电磁干扰导致的设备故障损失超过200亿美元，而通过系统化EMC整改可降低70%以上的电磁干扰问题。

　　电磁兼容问题本质是电磁能量在空间或导体中的异常传递，其形成需满足三个基本条件：干扰源、耦合路径、敏感设备。三者构成完整的电磁干扰链，整改需从任一环节切入。

　　通过频谱分析仪、近场探头等工具可精准定位干扰源。例如某汽车ECU辐射超标案例中，工程师利用近场探头发现高频时钟电路是主要辐射源，其辐射强度达45dBμV/m，超出CISPR25 Class5标准限值10dB。进一步分析发现，时钟信号环路面积达12cm²，导致强电磁辐射；

　　耦合路径分为传导耦合与辐射耦合两类。传导耦合通过电源线、信号线等导体传播，可采用阻抗匹配分析；辐射耦合通过空间电磁场传播，需建立场强分布模型。某工业控制柜案例中，通过建立三维电磁仿线MHz干扰主要通过电源线与信号线的平行布线、敏感设备评估方法

　　采用注入电流法评估设备抗扰度。例如某医疗设备在150kHz脉冲群测试中死机，通过注入10A脉冲电流模拟实际干扰，发现其数字电路输入阻抗高达1MΩ，导致电压瞬变超过器件耐压值。

　　针对不同干扰场景，需构建分层整改方案，形成屏蔽-接地-滤波-布线-软件五维防护体系。

　　（1）材料选择：高频干优先选用铜箔，低频干扰可采用铁氧体。某蓝牙音响案例中，在主板高频区覆盖0.1mm铜箔屏蔽层，使2.4GHz辐射降低12dB；

　　（2）结构设计：采用双层屏蔽结构，内层导电胶带，外层金属外壳，总屏蔽效能达78dB。某军用通信设备通过此方案使辐射发射从120dBμV/m降至50dBμV/m；

　　（3）缝隙处理：缝隙宽度需小于λ/20。某汽车雷达模块采用导电泡棉填充缝隙，使10GHz频段屏蔽效能提升25dB。

　　（1）接地方式选择：低频电路采用单点接地，高频电路采用多点接地。某开关电源案例中，将原单点接地改为分层接地，使100kHz纹波电压从500mV降至50mV；

　　（2）接地阻抗控制：通过增加接地铜排截面积降低阻抗。某工业PLC系统将接地电阻从0.5Ω降至0.02Ω，使抗浪涌能力提升3倍；

　　（3）地环路抑制：采用光电隔离或变压器隔离切断地环路。某医疗监护仪通过增加光耦隔离模块，使50Hz工频干扰降低40dB。

　　（1）电源滤波设计：采用π型滤波电路，某服务器电源通过增加10μF/100nF/10μF滤波电容组合，使传导干扰在150kHz-30MHz频段降低20dB；

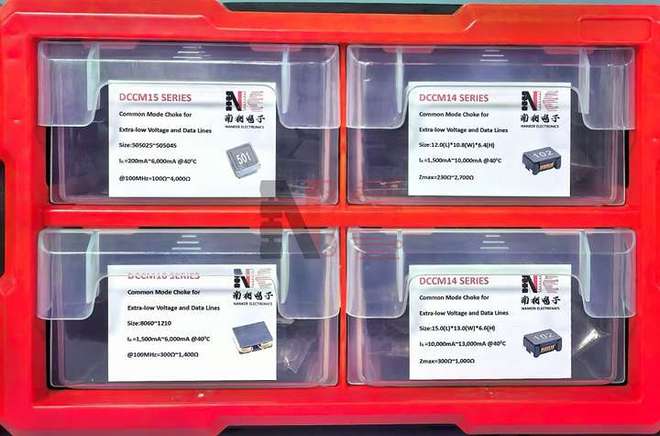

　　（2）信号滤波方案：在CAN总线接口增加共模扼流圈和差模电容，使2MHz共模干扰从60dBμV降至30dBμV；

　　（3）磁性元件应用：某电机驱动器在功率线上串联磁珠，使高频噪声衰减35dB。

　　（1）分层布线规则：采用四层PCB设计，顶层布高速信号，中间层为电源层，底层为地层，使信号回流路径缩短60%。某GPU主板通过此方案使1GHz辐射降低15dB；

　　（2）线m以上长电缆采用屏蔽双绞线，某工业摄像头通过将平行线）环路面积控制：将时钟信号环路面积从12cm²减小至3cm²，某FPGA开发板辐射强度降低18dB。

　　（1）展频技术：某蓝牙芯片通过将2.4GHz载波频率在±1%范围内动态调制，使峰值辐射功率从20dBm降至10dBm；

　　（2）跳频技术：某无人机遥控器采用79通道跳频方案，在2.4GHz频段每200μs切换一次信道，使抗干扰能力提升5倍；

　　（3）数字滤波算法：某传感器采用IIR滤波器，使50Hz工频干扰衰减40dB。

　　1、案例1：汽车ECU辐射超标整改（1）问题现象：某车型ECU在30-100MHz频段辐射超标12dB，导致车载音响出现杂音。

　　（1）问题现象：某PLC系统在电源线MHz传导干扰，导致传感器数据跳变。

　　③在敏感信号线）整改效果：传导干扰从65dBμV降至42dBμV，传感器数据稳定率提升至99.9%。

　　随着SiC、GaN等宽禁带器件的普及，设备工作频率已突破GHz级，传统整改技术面临新挑战。未来发展方向包括：

　　1、智能屏蔽材料：研发频率选择性电磁屏蔽材料，实现特定频段的高效衰减；2、AI辅助设计：利用机器学习优化PCB布局，自动生成EMC合规设计方案；

　　设备电磁兼容整改是门细节决定成败的技术艺术。设备电磁兼容整改通过系统化应用屏蔽、接地、滤波等核心技术，结合先进的仿真工具与测试方法，可构建起抵御电磁干扰的坚固防线G、物联网、新能源汽车等新兴领域，设备电磁兼容整改的EMC技术将成为保障设备可靠运行的核心竞争力。
